예기치 못한 상황에서 자동차 시동이 걸리지 않을 때 많은 운전자가 점프 케이블을 꺼내 들지만, 잘못된 연결로 인한 전기적 충격이나 부품 손상을 우려해 주저하게 됩니다. 과연 어떤 순서로 집게를 물려야 불꽃이나 단락 위험을 원천 차단할 수 있을까요? 그리고 왜 방전 차량의 음극 단자에는 직접 집게를 연결하면 안 되는 것일까요? 마지막으로 시동이 걸린 후 민감한 전자 부품을 보호하며 안전하게 해체하는 방법은 무엇일까요? 본 글에서는 이러한 세 가지 핵심 물음에 대해 회로 연결의 기초 원리와 안전한 작업 절차를 바탕으로 명확한 해답을 제시합니다.
배터리 점프 작업 착수 전 필수 안전 점검 사항
긴급한 마음에 무턱대고 케이블을 연결하려 들면 자칫 더 큰 고장이나 안전사고로 이어질 수 있습니다. 본격적인 결선에 앞서 차량의 상태와 주변 환경을 철저히 통제하는 사전 준비가 선행되어야 합니다.
가장 먼저 파악해야 할 요소는 도움을 주는 차량과 도움을 받는 방전 차량의 시스템 전압 규격입니다. 일반적인 승용 모델과 소형 SUV는 12V 규격 전원 체계를 채택하고 있습니다. 그러나 대형 트럭이나 버스, 특수 중장비 등은 24V 전압을 사용하므로, 서로 다른 전압을 가진 차량끼리 케이블을 직접 연결해서는 안 됩니다. 전압 규격이 불일치하는 상태로 결선할 경우 고전압 유입으로 인해 차량 내 주요 제어 모듈이 영구적으로 손상될 위험이 있습니다.
두 번째로 두 차량의 물리적 배치 간격을 확인해야 합니다. 케이블을 연결하기 위해 두 차량을 바짝 붙여 주차하다가 범퍼나 차체 금속부가 맞닿아서는 안 됩니다. 차체가 접촉해 있으면 금속 외판을 통해 비정상적인 전도 경로가 형성되어, 집게를 단자에 물리자마자 원치 않는 단락이나 전류 흐름이 유발될 수 있습니다. 따라서 적정한 안전거리를 유지한 상태에서 변속 레버를 주차 위치인 P에 두고, 주차 브레이크를 확실히 체결한 다음 양쪽 차량 모두 시동과 보조 전원(ACC 및 ON)을 완전히 꺼야 합니다.
세 번째는 배터리 단자의 물리적 상태를 살펴보는 일입니다. 방전 차량의 엔진룸을 열고 배터리 단자 주변에 누출된 액체나 하얗게 굳은 황산염 침전물이 덮여 있는지 점검합니다. 단자 표면이 오염되어 있으면 집게의 접촉 저항이 증가하여 강력한 불꽃이 튀거나 시동에 필요한 전류가 온전히 전달되지 않습니다. 마른 장갑이나 깨끗한 천을 이용해 단자 표면의 이물질을 말끔히 닦아낸 후 작업을 시작해야 합니다.
쇼트와 가스 폭발을 방지하는 4단계 케이블 체결 순서

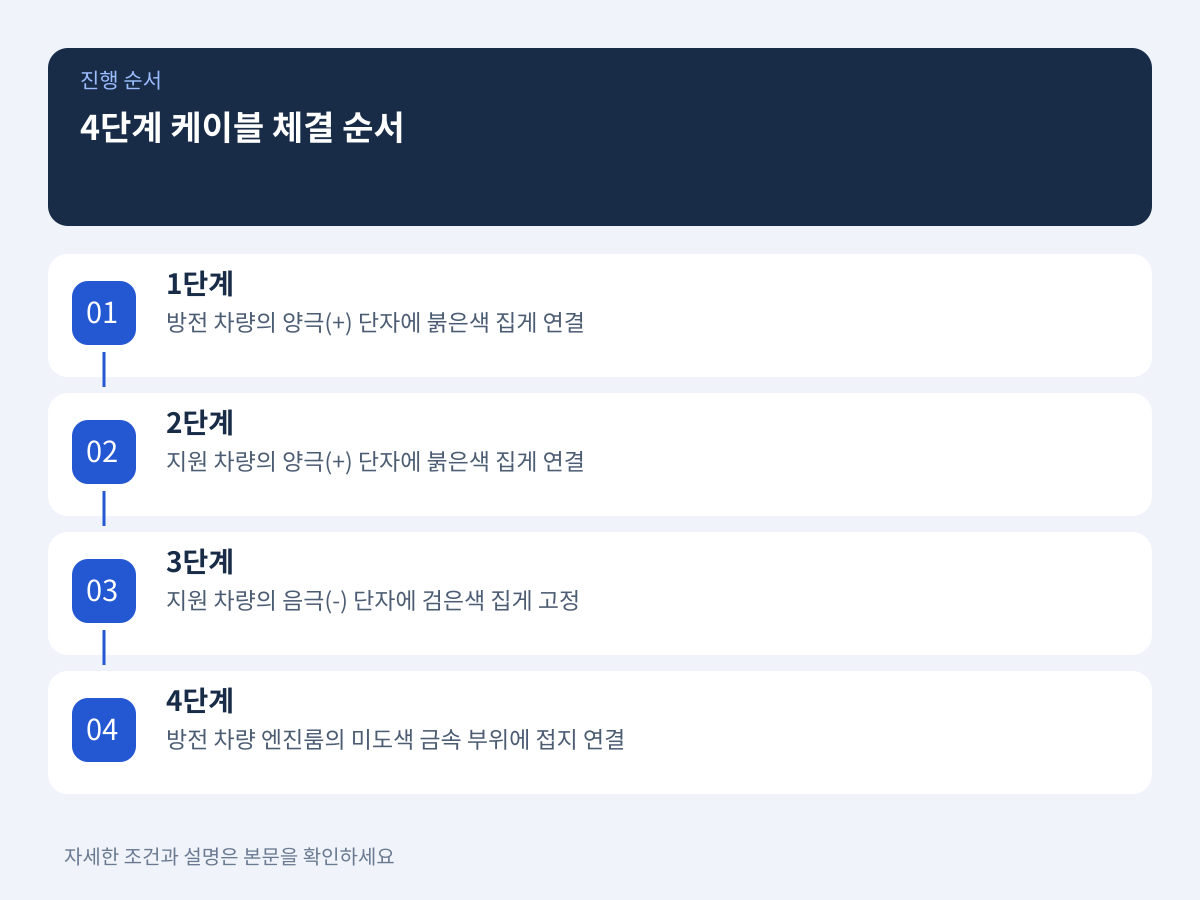

점프 케이블을 연결할 때 지켜야 하는 절대적인 규칙은 양극(+)을 먼저 연결하고 음극(-)을 나중에 연결하며, 마지막 폐회로 형성 지점을 배터리 본체로부터 분리하는 것입니다. 통상적으로 붉은색 집게는 양극 단자에, 검은색 집게는 음극 단자 또는 접지부에 사용됩니다.
- 1단계: 방전된 차량의 양극(+) 단자에 붉은색 케이블 집게를 물립니다. 이때 집게 이빨이 단자 금속면에 깊고 견고하게 맞물리도록 체결합니다.
- 2단계: 지원 차량의 양극(+) 단자에 붉은색 케이블 반대쪽 집게를 연결합니다.
- 3단계: 지원 차량의 음극(-) 단자에 검은색 케이블 집게를 흔들림 없이 고정합니다.
- 4단계: 방전 차량의 배터리 음극 단자가 아닌 엔진룸 내 도색되지 않은 두꺼운 금속 부위에 검은색 집게를 물려 차체 접지를 완료합니다.
많은 운전자가 무심코 저지르는 치명적인 실수가 4단계에서 방전 차량 배터리의 음극(-) 단자에 검은색 집게를 곧바로 연결하는 행위입니다. 방전이 진행된 배터리 내부에서는 화학반응에 의해 인화성이 매우 높은 수소가스가 생성되어 단자 주변에 머물러 있을 가능성이 높습니다. 케이블의 마지막 집게를 연결하는 찰나에는 전체 회로가 닫히면서 필연적으로 작은 스파크가 튀게 되는데, 이를 배터리 단자 바로 위에서 일으키면 정체된 수소가스에 인화되어 폭발 사고로 번질 수 있습니다.
따라서 4단계의 검은색 집게는 배터리 본체로부터 최소 30cm 이상 거리를 둔 위치에 체결해야 합니다. 적절한 접지 포인트로는 엔진 블록의 돌출된 금속면, 페인트가 칠해지지 않은 굵은 볼트 머리, 또는 엔진 마운트의 금속 브래킷 부위가 권장됩니다. 만약 차체에 도색이 두껍게 입혀져 있거나 플라스틱 부품 위에 집게를 물리면 전기가 통하지 않아 시동 전류가 공급되지 않으므로, 반드시 순수 금속이 노출된 지점을 찾아 단단히 고정해야 합니다.
시동 성공 후 서지 전압 억제와 케이블 안전 해체 방법
케이블의 4단계 체결이 완료되었다면 올바른 시동 절차를 밟아야 합니다. 먼저 정상 상태인 지원 차량의 시동을 걸고, 가속 페달을 밟지 않는 공회전 상태로 약 3분에서 5분가량 유지합니다. 이 완충 시간을 거치면 방전 차량 배터리의 전위차가 서서히 좁혀지면서 갑작스러운 전력 부하를 줄일 수 있습니다.
이후 방전 차량의 시동을 시도합니다. 만약 단번에 시동이 걸리지 않는다면 스타트 모터의 과열과 소손을 방지하기 위해 5초 이상 연속으로 모터를 구동하지 말아야 합니다. 시동이 걸리지 않았을 때는 약 1분 정도 대기하여 부품 열을 식힌 후 다시 시도하는 것이 안전합니다.
방전 차량의 엔진이 정상적으로 회전하기 시작하면 케이블 분리 작업을 시작해야 합니다. 이때 운전자가 간과하기 쉬운 위험이 바로 케이블을 떼어내는 순간 발생하는 급격한 전압 급증, 즉 서지 전압 현상입니다. 시동 직후 방전 차량의 발전기(알터네이터)가 최대 출력으로 전력을 뿜어내기 시작할 때 외부 연결 케이블을 갑자기 분리하면 전압 스파이크가 발생하여 차량 내 전자제어장치(ECU)와 정밀 센서 기판에 무리를 줄 수 있습니다.
이러한 전자기기 손상을 예방하기 위해서는 케이블을 분리하기 직전에 방전 차량의 뒷유리 열선이나 송풍기(에어컨 및 히터 팬)를 중간 강도로 켜두는 조치가 효과적입니다. 전력 소비량이 비교적 큰 전장 부품을 미리 작동시켜 두면 과도한 서지 전압을 완충재처럼 흡수하여 민감한 반도체 제어 장치를 안전하게 보호할 수 있습니다.

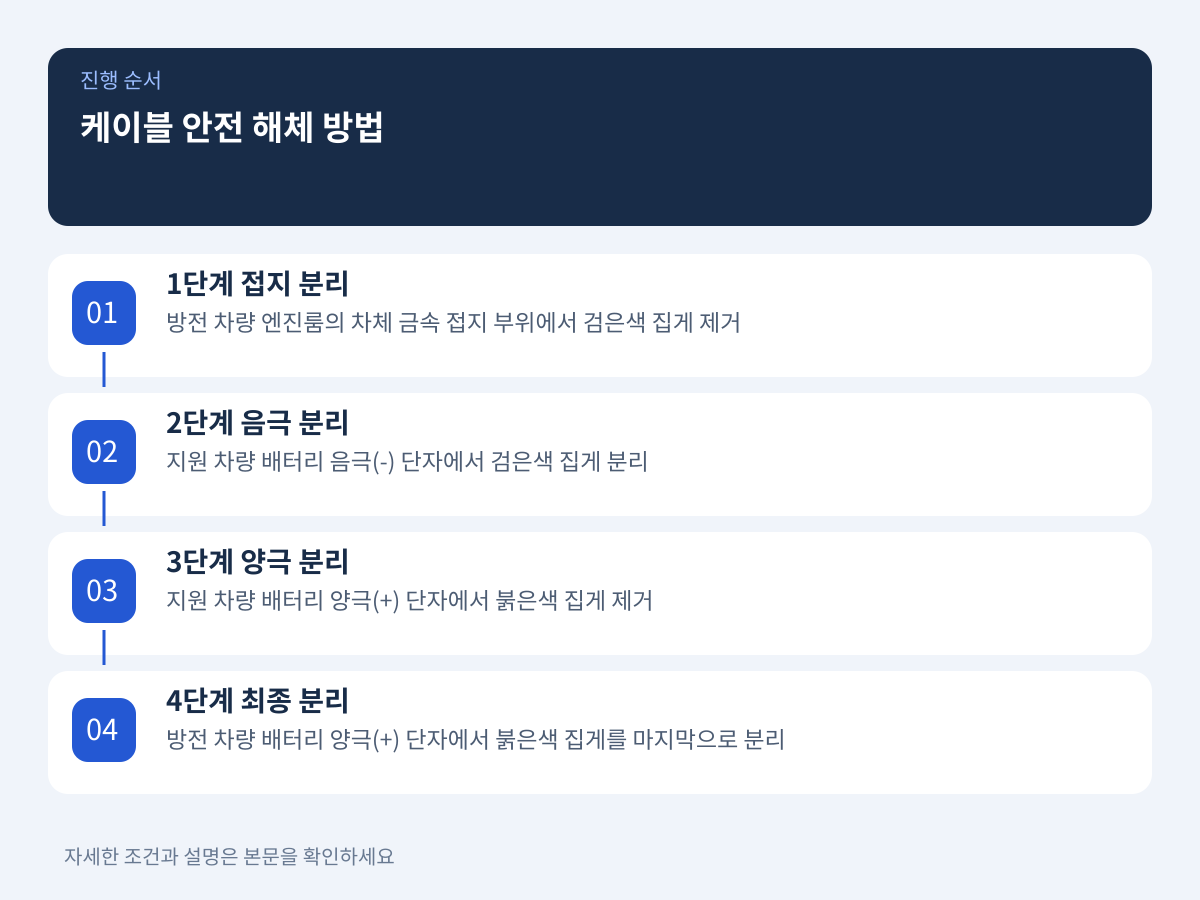

전기적 완충 조치를 마친 후 케이블을 해체할 때는 연결했던 순서의 정반대인 역순(4단계 → 3단계 → 2단계 → 1단계)을 정확히 준수해야 합니다.
- 첫 번째: 방전 차량의 엔진룸 차체 금속 접지 부위에서 검은색 집게를 떼어냅니다.
- 두 번째: 지원 차량의 배터리 음극(-) 단자에서 검은색 집게를 분리합니다.
- 세 번째: 지원 차량의 배터리 양극(+) 단자에서 붉은색 집게를 제거합니다.
- 네 번째: 방전 차량의 배터리 양극(+) 단자에서 붉은색 집게를 마지막으로 분리합니다.
분리 작업을 수행하는 동안에는 떼어낸 집게들이 차체 외판 금속부에 닿지 않도록 주의해야 하며, 붉은색 집게와 검은색 집게의 금속부가 서로 맞닿지 않도록 양손으로 거리를 벌려 안전하게 거두어야 합니다. 분리 도중 집게끼리 접촉하면 격렬한 단락(쇼트)이 발생하여 메인 퓨즈가 끊어지거나 작업자 손에 화상을 입힐 수 있습니다.
역결선 방지와 케이블 내구성 점검 요령
점프 스타트 현장에서 가장 빈번하게 발생하는 대형 사고는 다급한 마음에 양극(+)과 음극(-)의 극성을 반대로 체결하는 역결선 오류입니다. 단자의 극성을 반대로 연결하면 수백 암페어에 달하는 강력한 역전류가 배선을 타고 흘러들어 메인 퓨즈 블록이 파손되고, 발전기의 정류 다이오드가 타버리며, 계기판과 내비게이션 등 주요 전장 회로가 전소될 수 있습니다. 이러한 사고를 막으려면 결선 전 배터리 케이스 상단에 양각이나 음각으로 새겨진 + 기호와 - 기호를 육안으로 두 번 이상 확인하는 습관을 들여야 합니다.
더불어 사용하는 점프 케이블 자체의 물리적 내구성도 반드시 확인해야 합니다. 시중의 일부 저품질 케이블은 겉 피복만 두껍고 내부 구리 심선이 지나치게 가늘어 시동 시 발생하는 고전류를 견디지 못합니다. 전류 용량이 부족한 케이블을 무리하게 사용하면 전선이 급격히 과열되어 피복이 녹아내리고 단락 화재로 번질 수 있습니다. 케이블을 연결하기 전 피복이 찢어지거나 갈라진 틈이 없는지 세밀하게 살펴보고, 작업이 진행되는 동안에는 불꽃이나 이상 발열에 대비하여 케이블 상부로 상체를 숙이지 않도록 안전거리를 유지해야 합니다.
